คุณสมบัติหลัก
●กำลังไฟอินพุตแบบสแตนด์อโลน: 2 ~ 60KW, 3U\/6KW ความหนาแน่นพลังงานสูง
●ช่วงแรงดันไฟฟ้า: {{0}} ~ 15 0 v\/0 ~ 600V\/0 ~ 1600V\/0 ~ 2400V
●ช่วงปัจจุบัน: สูงสุด 2500A
● CV, CC, CP, CR สามช่วง, ช่วงการวัดที่กว้าง
●ความแม่นยำในการวัดปัจจุบัน: 0. 04% +0. 04% fs
●ความแม่นยำในการวัดแรงดันไฟฟ้า: 0. 015% +0. 015% fs
●กำลังการผลิตพลังงาน 1.6 เท่าในเวลาอันสั้น<3s
●ความเร็ววง CV ที่ปรับได้ตรงกับแหล่งจ่ายไฟที่แตกต่างกัน
●อัตราการสุ่มตัวอย่างแรงดัน\/กระแสไฟฟ้า: สูงถึง 500kHz
●รองรับการควบคุมแบบขนานและตระหนักถึงการขยายตัวของพลังงานผ่าน Master+Master, Master+Slave
●สนับสนุนการทดสอบ SEQ, การทดสอบการปล่อย, การทดสอบการชาร์จ, การทดสอบ OCP\/OPP และการจำลองการลัดวงจร
●โหมดการทำงาน: CC, CV, CP, CR, CV+CC, CR+CC, CV+CR, CP+CC
●สนับสนุนเอาต์พุตการตรวจสอบปัจจุบันอินพุตการเขียนโปรแกรมภายนอกอินพุตทริกเกอร์ภายนอกและอินพุตการเขียนโปรแกรมคลื่นไซน์ 10kHz
●โหมดไดนามิกความเร็วสูง 30kHz ฟังก์ชั่นการกวาดความถี่แบบไดนามิก
●การวัดเวลาความแม่นยำในการวัดเวลาเพิ่มขึ้น\/ลดลง: 10μs
●การทดสอบโหลดรูปคลื่นตามอำเภอใจ (ไม่บังคับ) คลื่นไซน์สูงสุด 20kHz รองรับการนำเข้าแฟลชแฟลช USB
●การทดสอบความต้านทานซีรีส์เทียบเท่า (ESR) (ไม่บังคับ)
●ฟังก์ชั่นเปิด\/ปิดนุ่มฟังก์ชั่นการป้องกันการแกว่งปัจจุบัน
●การป้องกันหลายครั้ง: OCP, OVP, OPP, OTP และการตรวจจับการเชื่อมต่อแบบย้อนกลับ
●สนับสนุนพารามิเตอร์ 100 กลุ่มที่จะบันทึกและเรียกคืนได้อย่างรวดเร็ว
● LAN\/RS232\/CAN เป็นอินเทอร์เฟซมาตรฐาน GPIB เป็นอินเทอร์เฟซเสริม
●สนับสนุนฟังก์ชันการติดตามจุดพลังงานสูงสุด MPPT
ฟิลด์แอปพลิเคชัน
●สนามพลังงานใหม่เช่นสแต็คเซลล์เชื้อเพลิงและเครื่องยนต์, ชุดแบตเตอรี่ลิเธียม, ซูเปอร์คาปาซิเตอร์, โมดูลโซลาร์เซลล์ ฯลฯ ฯลฯ
●แหล่งจ่ายไฟ DC พลังงานสูงเช่นแหล่งจ่ายไฟอุตสาหกรรมแหล่งจ่ายไฟเซิร์ฟเวอร์แหล่งจ่ายไฟการสื่อสาร ฯลฯ
●ผลิตภัณฑ์อิเล็กทรอนิกส์พลังงานเช่นแหล่งจ่ายไฟ UPS ตัวแปลง DC-DC เครื่องชาร์จออนบอร์ด ฯลฯ
●แหล่งจ่ายไฟเช่นชุดเครื่องกำเนิดไฟฟ้าระบบจัดเก็บพลังงานกองชาร์จ DC ฯลฯ
●อุปกรณ์พลังงานสูง DC เช่นคอนแทคเตอร์\/รีเลย์อุปกรณ์เสริมแรงดันไฟฟ้าสูงยานยนต์ ฯลฯ
ฟังก์ชั่นและข้อดี
3U\/6KW ความหนาแน่นพลังงานสูงเป็นพิเศษ

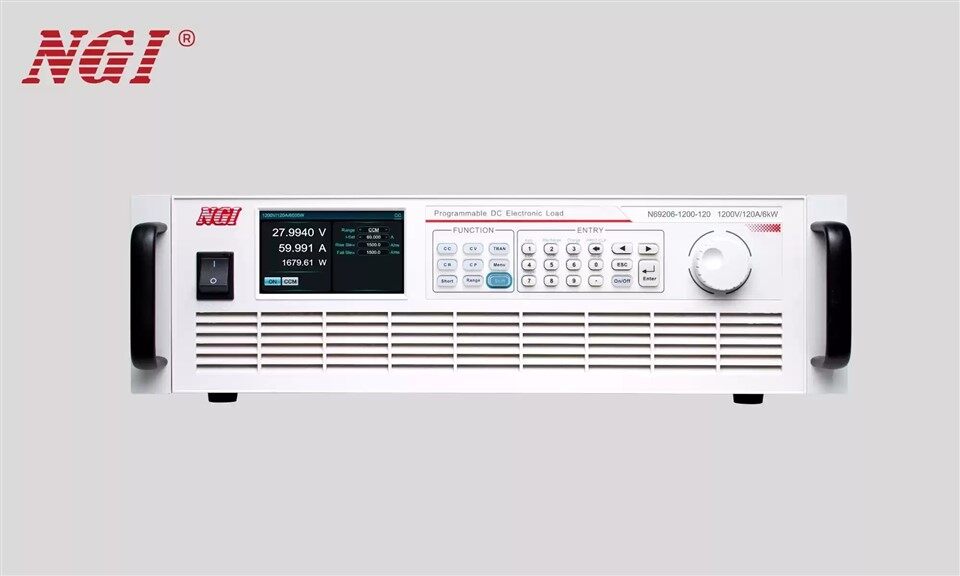

N69200 ได้รับการออกแบบด้วยความหนาแน่นพลังงานสูง กำลังของ 19 "3U แชสซีสามารถสูงถึง 6kW ปริมาตรและน้ำหนักเป็นครึ่งหนึ่งของโหลดอิเล็กทรอนิกส์แบบดั้งเดิมเมื่อเทียบกับโหลดอิเล็กทรอนิกส์แบบดั้งเดิมที่มีพลังงานเท่ากัน N69200 มีขนาดเล็กลงและมีน้ำหนักเบากว่า
การเชื่อมต่อแบบขนานสำหรับการขยายพลังงาน
N69200 รองรับการเชื่อมต่อแบบขนาน เมื่อต้องเพิ่มกำลังโหลดโมเดลที่มีข้อกำหนดแรงดันไฟฟ้าเท่ากันสามารถเชื่อมต่อแบบขนาน (Master + Master, Master + Slave) เพื่อให้ได้กระแสและพลังงานที่ต้องการ เมื่อใช้ N69200 ผู้ใช้จะต้องตั้งค่าปัจจุบันบนต้นแบบเท่านั้น กระแสทาสจะกระจายโดยอัตโนมัติซึ่งทำให้ขั้นตอนการดำเนินการง่ายขึ้น
โหมดการทำงานหลายโหมด
N69200 รองรับโหมดการทำงานปกติสี่โหมด: CC, CV, CP และ CR เพื่อที่จะรับมือกับการเปลี่ยนแปลงคุณสมบัติการโหลดในกระบวนการทดสอบจริง N69200 ได้รับการพัฒนาด้วย CV+CC, CR+CC, CV+CR, CP+CC สี่โหมดการทำงานรวมกัน ตัวอย่างเช่น CR+CC เหมาะสำหรับการทดสอบการเริ่มต้นของแหล่งจ่ายไฟเพื่อป้องกันการป้องกันกระแสเกินเมื่อเปิดแหล่งจ่ายไฟ CV+CR สามารถแทนที่แอปพลิเคชันการตั้งค่าของ VON Point CV+CC สามารถจำลองกระบวนการเปลี่ยนโหมดการทำงานของการชาร์จแบตเตอรี่ ผู้ใช้สามารถเลือกโหมดการทำงานที่แตกต่างกันสำหรับการทดสอบตามสถานการณ์จริง
โหมดไดนามิกความเร็วสูงพร้อมการกวาดความถี่แบบไดนามิก
N69200 มีโหมดไดนามิกความเร็วสูง คุณสมบัติแบบไดนามิกของแหล่งจ่ายไฟ DC สามารถทดสอบได้โดยการจำลองพฤติกรรมการโหลดแบบไดนามิกของแหล่งจ่ายไฟผ่านโหมดไดนามิก N69200 ให้การกวาดความถี่แบบไดนามิกและโหมดไดนามิกที่ตั้งโปรแกรมได้สูงถึง 30kHz รวมถึงกระแสคงที่ CCD Dynamic, Dynamic ค่าคงที่ CVD Dynamic, Dynamic ค่าคงที่ CRD Dynamic และ Dynamic ค่าคงที่ CPD โหมดโหลดแบบไดนามิกที่ตั้งโปรแกรมได้ช่วยให้การตั้งค่าช่วงสูง\/ต่ำอัตราการเพิ่มขึ้น\/ตกความกว้างพัลส์และโหมดการทำงาน อัตราการสุ่มตัวอย่างแรงดันไฟฟ้าและปัจจุบันของโหมดการกวาดความถี่แบบไดนามิกคือ 500kHz รองรับการเปลี่ยนความถี่ของกระแสโหลดเป็นเส้นตรง ความถี่สูงถึง 30kHz โหมดนี้สามารถวัดแรงดันไฟฟ้าสูงสุด VPK+, Valley VPK- และจุดความถี่ที่เกิดขึ้นของ DUT ในระหว่างกระบวนการเปลี่ยนโหลดความถี่แบบไดนามิก
การทดสอบค่าใช้จ่ายและการปลดปล่อย
ผู้ใช้สามารถกำหนดเงื่อนไขที่แตกต่างกันบนแผงด้านหน้าเพื่อตอบสนองความต้องการการทดสอบ ตัวอย่างเช่นเมื่อแรงดันไฟฟ้าของแบตเตอรี่ต่ำกว่าแรงดันไฟฟ้าเริ่มต้นตัวนับภายใน N69200 จะเริ่มนับ ตัวนับจะหยุดทำงานจนกว่าแรงดันไฟฟ้าของแบตเตอรี่จะลดลงเพื่อลดแรงดันไฟฟ้า
การทดสอบ OCP (การป้องกันในปัจจุบัน)
ในระหว่างการทดสอบ OCP N69200 จะโหลดภายใต้โหมด CC และตรวจสอบว่าแรงดันไฟฟ้า DUT ต่ำกว่าแรงดันไฟฟ้าที่ถูกตัดออกหรือไม่ หากต่ำกว่า N69200 จะบันทึกกระแสโหลดปัจจุบันเป็นผลการทดสอบและปิดอินพุตเพื่อหยุดการทดสอบ หากแรงดันไฟฟ้า DUT สูงกว่าแรงดันไฟฟ้าที่ถูกตัด N69200 จะเพิ่มกระแสโหลดจนกว่าแรงดันไฟฟ้า DUT จะต่ำกว่าแรงดันไฟฟ้าที่ถูกตัดออกหรือถึงสูงสุด กำลังโหลดกระแส
การทดสอบความต้านทานซีรีย์ที่เทียบเท่า (ESR) (ไม่บังคับ)
ESR เป็นพารามิเตอร์หลักของแบตเตอรี่หรือ supercapacitor N69200 Series นำเสนอฟังก์ชั่นการวัด ESR มืออาชีพซึ่งสามารถรองรับมาตรฐานการวัดที่หลากหลายและมีข้อได้เปรียบของผลลัพธ์ที่ถูกต้องและผลลัพธ์ซ้ำ ๆ ที่มั่นคง
